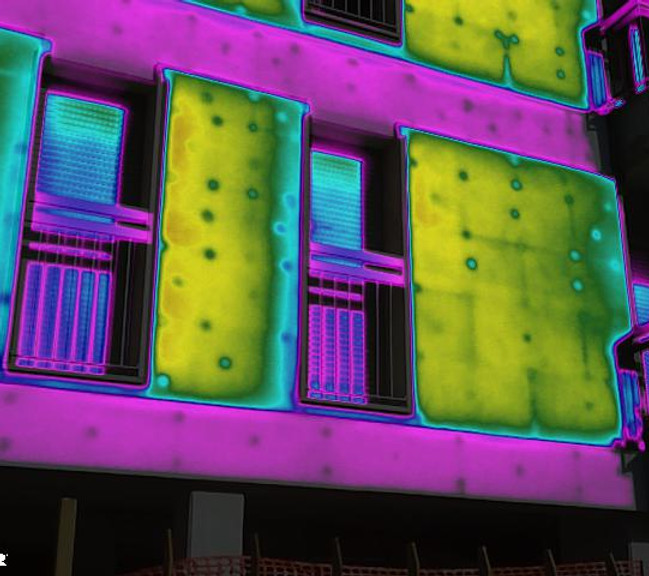

In questo cappotto termico è possibile distinguere il posizionamento dei tasselli e in alcune zone si riesce ad individuare il bordo dei pannelli. In questo caso si vede anche che i pannelli in basso sono lisci mentre quelli in altro sono intagliati.

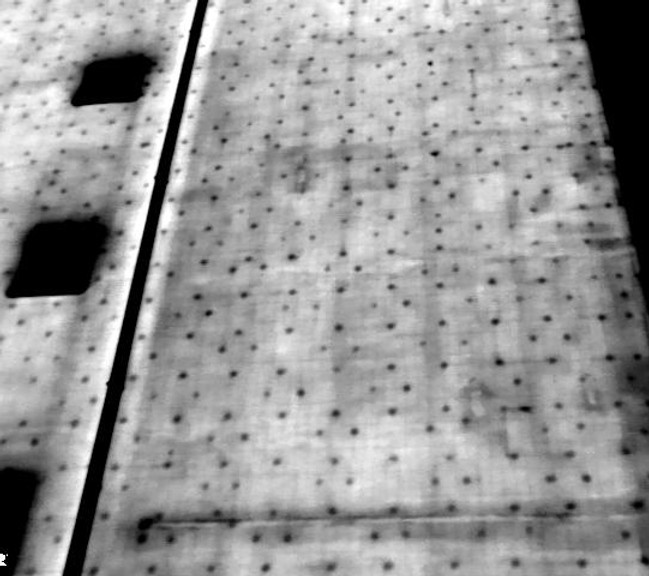

Il termogramma evidenzia la posizione dei tasselli e l'accostamento dei pannelli che in alcuni punti non è ottimale.

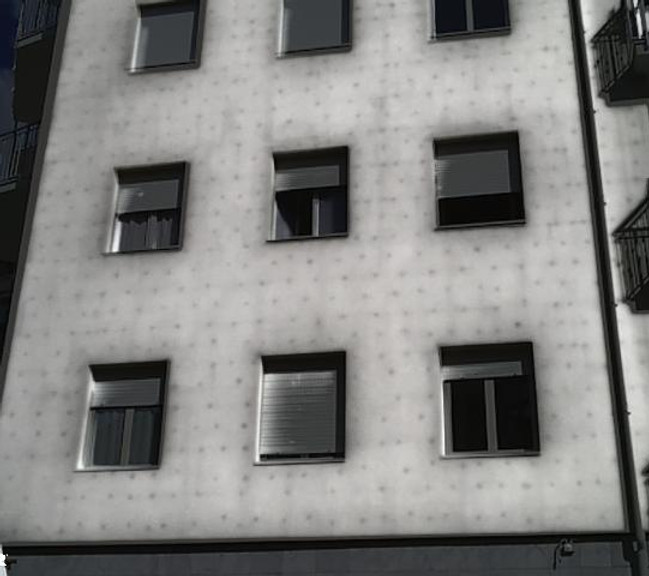

In questo caso si vede bene la disposizione dei tasselli.

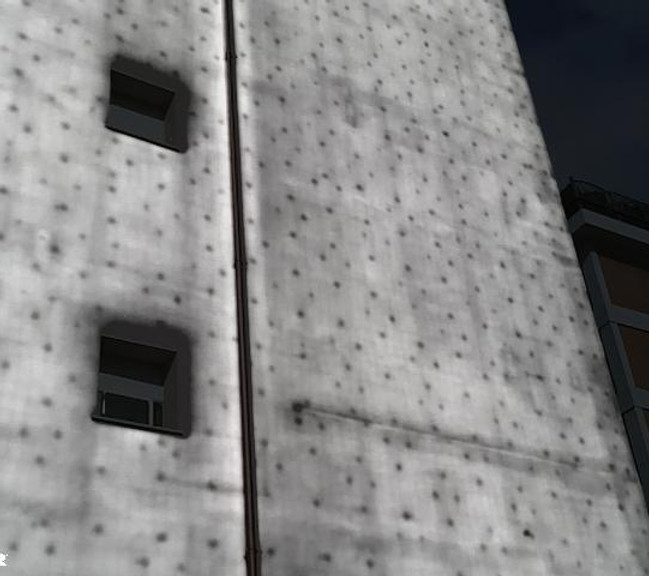

In questo caso sono ben visibili e tasselli e l'accostamento dei pannelli sembra ben fatto offrendo una superficie uniforme

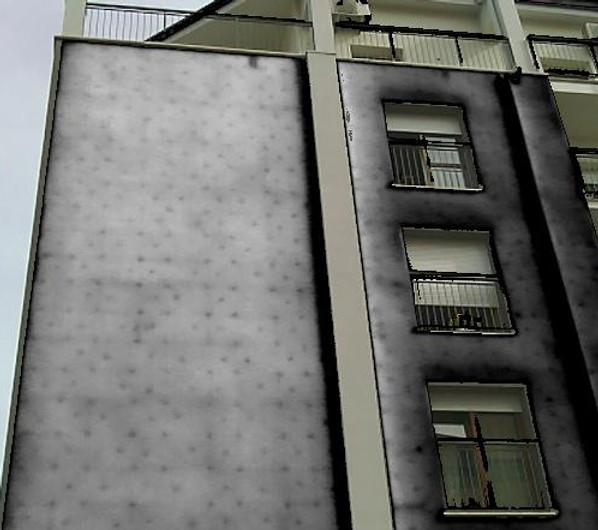

In questo caso si vede la disposizione dei tasselli che per quanto uniforme sembra mancare in alcune piccole fasce. Si notano inoltre alcune imperfezioni nella rasatura dovuta probabilmente all'accostamento dei pannelli.

In questo termogramma è possibile analizzare nel dettaglio lo schema di posizionamento dei tasselli. SI può notare inoltre che il pannello utilizzato è di tipo intagliato.

In questo caso si nota la sagoma dei pannelli e la posizione dei tasselli evidenziando la mancanza di alcuni sotto la finestra.
